一、 全自动活塞压力计技术要求

        PR120/250系列活塞压力计 符合国家最新检定规程JJG59－2007要求研制、生产。

二、活塞压力计具体技术方案

1、工作条件

2、技术规格

  2.1 技术指标

    ◆ 型号：PR-ZD06、PR-ZD25、PR-ZD60、PR-ZD120（100）PR-ZD160、PR-ZD250、PR-ZD320

  ◆ 量程：（0.1~6）MPa，（0.5~25）MPa，（1~60）MPa、（1.5~120）MPa、（1.5~160）MPa、（5~250）MPa、（5~320）MPa、（5~500）MPa

   ◆ 准确度等级：0.005级、0.01级、0.02级、0.05级

   ◆ 工作介质：癸二酸酯

   ◆ 活塞材料：碳化钨

  自动加码系统全自动完成砝码的加减砝码，其中砝码分布及其特点如下

  1. 当压力p≤60MPa时采用筒状砝码加压方式：

  2. 当压力p＞60MPa时采用筒状砝码和盘装砝码组合加码方式：

64MPa砝码3组（160MPa和320MPa为4组，为了方便活塞系统的送检64MPa砝码为两块组合的方式制作）。

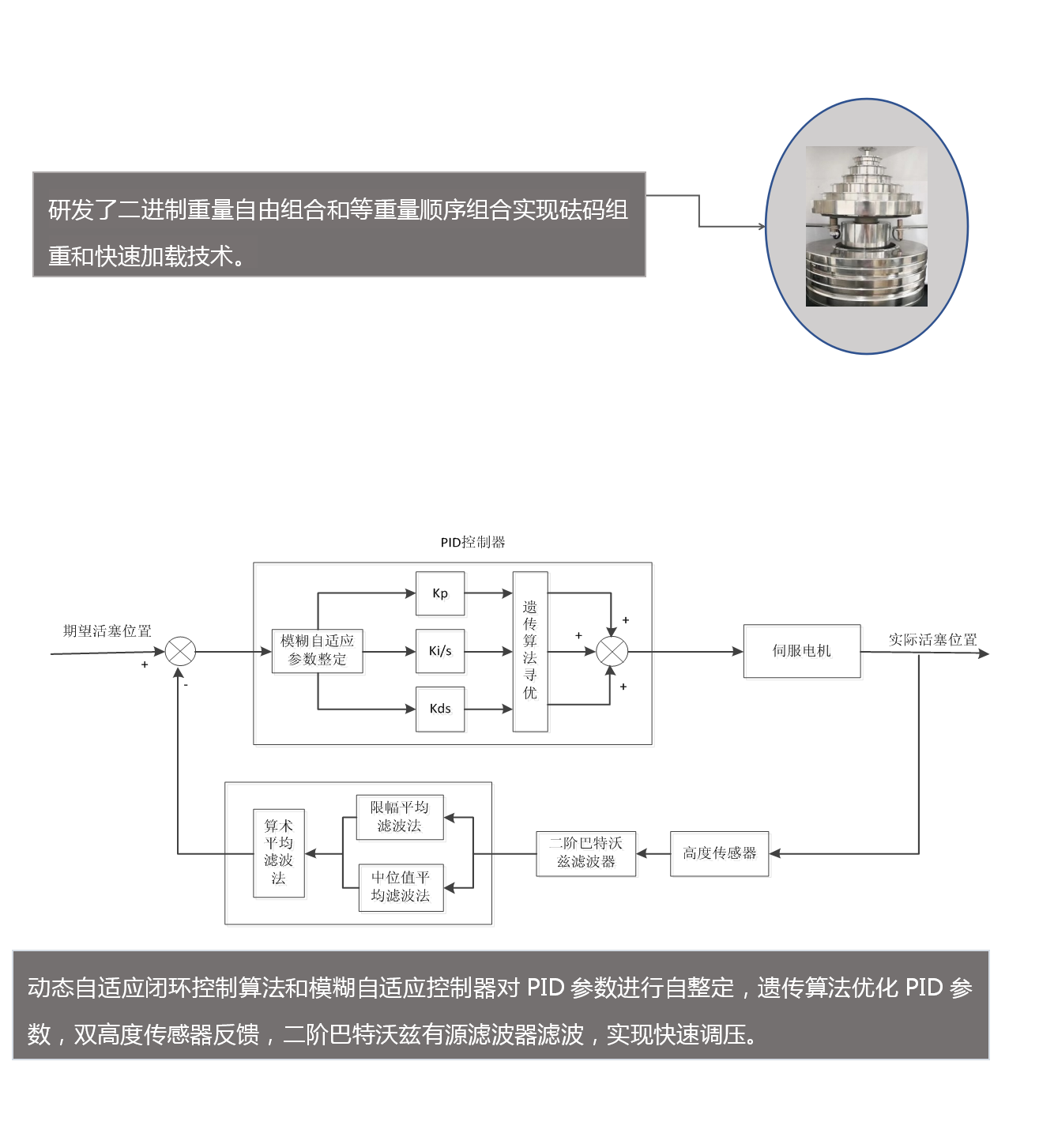

先进的二进制加码方式在保证可以加载1.5~320MPa内任意整数压力点的前提下大大减少了砝码数量，有效控制砝码数量更有利于砝码活塞系统送检，大大缩短了加码时间和加码频率，有效减少砝码的磨损，提高其精度保持性，检测数据更稳定、可靠和精准。

镜面级砝码耐摩擦、抗尘灰污染、易清洁，可长期保持重量精准恒定。具有砝码转动监控系统，实时报告砝码运转状态。

 ◆ 砝码材料：无磁不锈钢

 ◆ 伺服系统控制压力源自动加压：特别适合于自动检测精密及普通压力表等。

 ◆ 自动加码系统独创活塞缸上下同时限位功能：使得被检精密压力表、压力变送器、传感器等的检定的回程的压力变化是连续下降，能严格考核出被检表的回程误差。

 ◆ 活塞防断杆（国内首创）结构：该结构解决了用户在操作过程中方法不当导致活塞杆断裂的问题，例如：砝码磕碰，掉落等让用户更放心的使用。

 ◆ 压力输出：M20×1.5标准快速接头

 ◆ 自动加压系统具有油位检测功能，防止因为缺少压力油而使得检测失误；油杯具有快速排油功能，可定期更换被污染的压力油。

 ◆ 检测接表口具有排污功能，可定期排除因检测压力表带入的污物。
