概述
数显压力表为全电子结构，前端采用带隔离膜充油压阻式压力传感器，输出信号由高精度，低温漂的放大器放大处理，送入高精度的A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理，由LED显示器显示出实际的压力值。该智能数显压力表使用灵活，操作简单，调试容易，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量显示。
特点
◆4位LED数码管数字显示，分辨率高，无视值误差。
◆100标准仪表安装
◆参数修正功能，现场能对仪表零点，误差值进行修正。
技术指标及参数
量程范围 | 0~60MPa | 精度等级 | 0.25% |
过载能力 | 200% | 压力类型 | 表压 |
稳定性 | ≤0.1% /年 | 电源电压 | 24VDC±20% |
显示方式 | 0.56"数码管 | 显示范围 | -1999~9999 |
环境温度 | -20℃~70℃ | 相对湿度 | ≤80% |
安装螺纹 | M20*1.5 | 材质 | 不锈钢 |
外形及安装

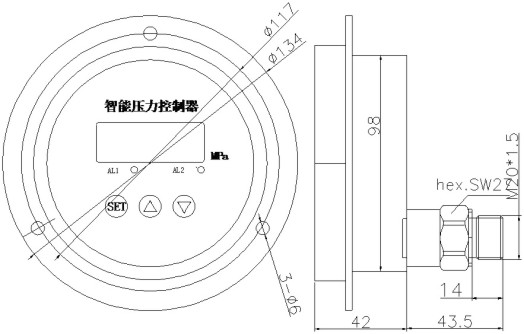

◎尺寸图
◎安装
机械连接：
可以通过压力管接头(M20*1.5)（其他尺寸接头可在订货时说明），直接装在液压管路上。在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。注:量程小于100KPa时必须垂直安装.
电气连接：
输出：4-20mA接线
1（棕色）：电源＋ 2（蓝色）：电源-
3（黑色）：4-20mA+ 4（白色）：4~20mA-
为了防止电磁干扰的影响应注意以下事项：
●线路连接尽量短
●采用屏蔽线
●尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线
●若用微型软管安装，壳体必须单独接地
