产品概述
CWY3406 微功耗压力变送器选用高稳定性的压力传感器和微功耗变送器专用电路，产品正常运行功耗低，性能稳定可靠。
产品特点
Ø 性能可靠，安装使用方便
Ø 微功耗专用电路，小于15mw
Ø 可测表压、绝压和密封参考压力
应用领域
Ø 石油、化工、电力
Ø 城市供水、水文勘探
Ø 消防管道监测
Ø 物联网组网应用

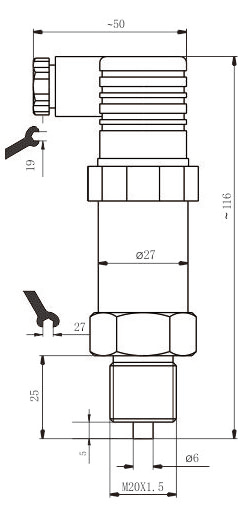

外形结构
技术参数
压力参数 | |||
量程 | -0.1MPa┅0MPa~0.01MPa┅100MPa | ||
过载 | 2 倍满量程压力或 110MPa(取最小) | ||
压力类型 | 表压、绝压、密封表压 | ||
电气参数 | |||
供电电源 | 5V DC | ||
输出信号 | 0.5V~4.5V DC (三线制) | ||
负载电阻（Ω） | ≥10k | ||
绝缘电阻 | 100MΩ@50V DC | ||
结构参数 | |||
壳体 | 不锈钢304 | ||
传感器 | 316L 不锈钢 | ||
密封圈 | 氟橡胶 | ||
防护等级 | IP65（插件型） | IP68（电缆型） | |
环境条件 | |||
介质适用性 | 对 316L 不锈钢及氟橡胶无腐蚀的各种流体 | ||
补偿温度 | 0℃～+50℃ | ||
工作温度 | -30℃～+70℃ | ||
贮存温度 | -30℃～+70℃ | ||
性能指标 | |||
准确度 | ±0.25％FS(典型) | ±0.5％FS(最大) | |
零点温度系数 | 0.03%FS/℃（≤100kPa）；0.02%FS/℃（＞100kPa） | ||
满度温度系数 | 0.03%FS/℃（≤100kPa）；0.02%FS/℃（＞100kPa） | ||
长期稳定性 | ±0.3%FS/年(最大) | ||
电气连接
插件型产品插脚定义：
插脚 | 三线制 |
1 | 电源正：+V |
2 | 公共端:GND |
3 | 信号：+OUT |
电缆型产品线色定义：
电缆颜色 | 三线制 |
黑色 | 电源正：+V |
红色 | 信号：+OUT |
白色 | 公共端:GND |
选型指南
CWY3406 | 压力变送器 | |||||||
量程 | 测量范围：-0.1MPa┅0MPa~0.01MPa┅100MPa | |||||||
［0～X］KPa 或 MPa | X: 实际测量量程 | |||||||
代号 | 输出信号 | |||||||
V4 | 0.5V～4.5V DC | |||||||
结构材料 | ||||||||
代号 | 隔离膜片 | 压力接口 | 壳体 | |||||
M1 | 不锈钢 316L | 不锈钢304 | 不锈钢304 | |||||
M2 | 不锈钢 316L | 不锈钢 316L | 不锈钢 316L | |||||
代号 | 附加功能 | |||||||
B1 | 四芯插件 | |||||||
B2 | 电缆出线 | |||||||
C1 | M20×1.5 外螺纹端面 | |||||||
C2 | M20×1.5 外螺纹水线 | |||||||
C3 | G1/2 外螺纹 | |||||||
C4 | G1/4 外螺纹 | |||||||
C5 | G1/4 内螺纹 | |||||||
G | 表压型 | |||||||
A | 绝压型 | |||||||
S | 密封表压 | |||||||
CWY3406-[0~100]kPa-V4-M1-B1C5G 完整的规格型号 | ||||||||
