产品概述
CWY3441应变式高压压力传感器（变送器）采用进口高精度大阻值应变计和国内独特的膜片技术，其测量范围可达120Mpa，并具有高响应、高精度、结构坚固、耐腐蚀、抗振动、高性能性价比高等特点。广泛应用于石油工业钻进设备上，特别是进口压裂车、固井车等进行高压测量。

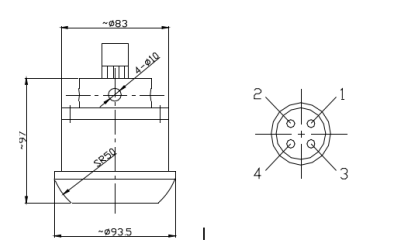

外形结构
技术参数
量程：0~50...120MPa
非线性：0.5%
迟滞误差：0.5%
重复性：0.5%
工作温度范围：-30℃~70℃
具有补偿的温度范围：-10℃~50℃
温度零点漂移：0.5%/℃
供电电压：12~32VDC(典型值24VDC)
输出信号：4-20mA（二线制）1~5VDC；0.5~4.5VDC（三线制）
电气连接
两线制：
1：红 电源V﹢ 2：蓝 信号输出OUT
三线制：
1：红—电源V﹢ 2：蓝 信号输出OUT 4：黄 GND
安装使用
1.传感器属高精度测压装置，使用前应进行校准；推荐每半年校准一次，以利于准确测量。
2.传感器不使用时，应置于温度10℃-30℃，湿度不大于80%的清洁环境中保存，有条件最好存放在干燥塔中。
3.传感器接线使用时应将连接器锁紧，以保证可靠连接。
