产品概述
CWY3401 系列通用压力变送器是一种零点和满量程输出可以调校的压阻式压力变送器。它选用高稳定性、高可靠性的压阻式压力传感器和高性能的变送器专用电路进行封装，具有很强的通用性，整体性能稳定可靠。
产品特点
Ø 性能可靠，安装使用方便
Ø 具有短路保护和反极性保护
Ø 现场可调校、可带显示表头
Ø 可测表压、绝压和密封参考压力
Ø 符合EMC 标准：EN61000-6-2:2005 和EN61000-6-4:2007+A1:2011
应用领域
Ø 石油、化工、电力
Ø 城市供水、水文勘探
Ø 设备配套、液压等行业

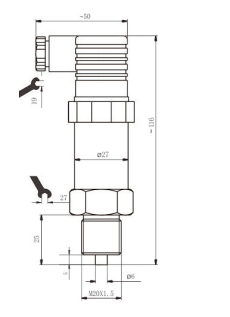

外形结构
技术参数
压力参数 | |||
量程 | -0.1MPa┅0MPa~0.01MPa┅100MPa | ||
过载 | 2 倍满量程压力或 110MPa(取最小) | ||
压力类型 | 表压、绝压、密封表压 | ||
电气参数 | |||
输出类型 | 电流型 | 电压型 | |
供电电源 | 11~28V DC | 12~28V DC | |
输出信号 | 4mA～20mA DC（两线制） | 1V~5V DC (三线制) | |
负载电阻（Ω） | ≤（U-11）/0.02 | ≥10k | |
绝缘电阻 | 500MΩ@500V DC | ||
结构参数 | |||
壳体 | 不锈钢304 | ||
传感器 | 316L 不锈钢 | ||
密封圈 | 氟橡胶 | ||
电缆 | ∅7.5mm 聚乙烯专用电缆 | ||
防护等级 | IP65（插件型） | IP68（电缆型） | |
环境条件 | |||
介质适用性 | 对 316L 不锈钢及氟橡胶无腐蚀的各种流体 | ||
补偿温度 | 0℃～+50℃ | ||
工作温度 | -30℃～+70℃ | ||
贮存温度 | -30℃～+70℃ | ||
性能指标 | |||
准确度 | ±0.25％FS(典型) | ±0.5％FS(最大) | |
零点温度系数 | 0.03%FS/℃（≤100kPa）；0.02%FS/℃（＞100kPa） | ||
满度温度系数 | 0.03%FS/℃（≤100kPa）；0.02%FS/℃（＞100kPa） | ||
长期稳定性 | ±0.3%FS/年(最大) | ||
电气连接
插件型产品插脚定义：
插脚 | 两线制 | 三线制 |
1 | 电源正：+V | 电源正：+V |
2 | 信号：+OUT | 公共端:GND |
3 | 空 | 信号：+OUT |
电缆型产品线色定义：
电缆颜色 | 两线制 | 三线制 |
黑色 | 电源正：+V | 电源正：+V |
红色 | 信号：+OUT | 信号：+OUT |
白色 | 空 | 公共端:GND |
选型指南
CWY3401 | 压力变送器 | |||||||
量程 | 测量范围：-0.1MPa┅0MPa~0.01MPa┅100MPa | |||||||
［0～X］KPa 或 MPa | X: 实际测量量程 | |||||||
代号 | 输出信号 | |||||||
E | 4mA～20mA DC | |||||||
V | 1V～5V DC | |||||||
结构材料 | ||||||||
代号 | 隔离膜片 | 压力接口 | 壳体 | |||||
M1 | 不锈钢 316L | 不锈钢304 | 不锈钢304 | |||||
M2 | 不锈钢 316L | 不锈钢 316L | 不锈钢 316L | |||||
代号 | 附加功能 | |||||||
B1 | 四芯插件 | |||||||
B2 | 电缆出线 | |||||||
C1 | M20×1.5 外螺纹端面 | |||||||
C2 | M20×1.5 外螺纹水线 | |||||||
C3 | G1/2 外螺纹 | |||||||
C4 | G1/4 外螺纹 | |||||||
C5 | G1/4 内螺纹 | |||||||
D1 | LCD显示表 | |||||||
D2 | LED显示表 | |||||||
G | 表压型 | |||||||
A | 绝压型 | |||||||
S | 密封表压 | |||||||
CWY3401-[0~100]kPa-E-M1-B1C5G 完整的规格型号 | ||||||||
